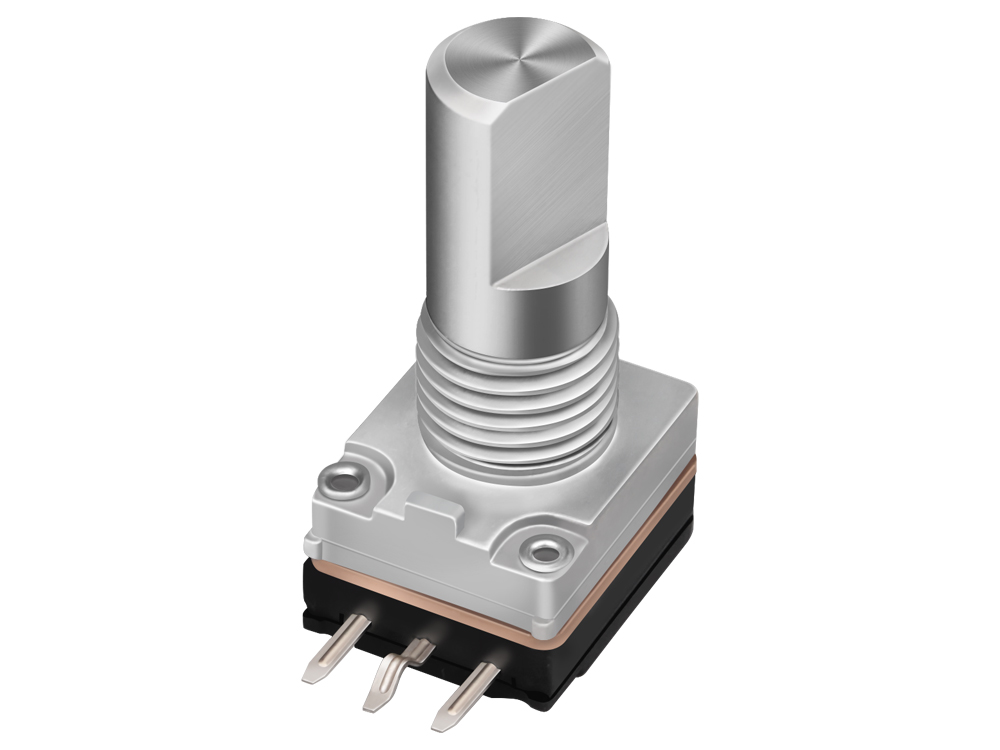

旋轉編碼器名稱: EC09開關編碼器
EC09開關編碼器優點:體積小,密封性好,可以帶按壓開關,有立式及臥式兩種安裝方式,軸心形狀及長度可調整。
EC09開關編碼器應用:此旋轉編碼器開關適用對講機、收音機、小型音響
EC09開關編碼器功能: 調頻、調節音量、功能切換等。
EC09開關編碼器產品規格參數
外形尺寸:9.5mm;
工作溫度:-20℃~80℃;
額定功率:DC 5V 0.5mA;
定位數:20個;
脈沖數:10 ;
旋轉壽命:30000次以上;
開關按壓壽命:20000次以上
一、MECHANICAL CHARACTERISTIC 機械特性
1、Rotational Torque 旋轉力矩 :50~200gf.cm
2、Total ratational angle 旋轉角度:360°
3、Number and position of detent 定位點數:20 Detents
二、ELECTRICAL CHARACTERISTIC 電氣特性
1、Resolution 分解能力:10 Pulses
2、Phase difference 相位差:△T=0.25T±0.17T
3、Rating Power 額定功率:DC 5V 0.5mA
4、Insulation Resistance 絕緣阻抗:10MΩ 1 Minute at DC 50V
5、Dielectric Voltage 耐電壓:1 Minute at AC 50V
6、Switch Rating Power 開關額定功率:DC 5V 10mA
三、ENDURANCE CHARACTERISTIC 耐久特性
1、Rotational Life 旋轉壽命:30,000 cycles Min
2、Switch Life 開關按壓壽命:20,000 cycles Min
Note: In this catalog, if some parameters or drawings are different from the "Approval sheet", it's subject to the "Approval sheet".
注明:如說明書與承認書規格參數、圖面有異,均以承認書為準。

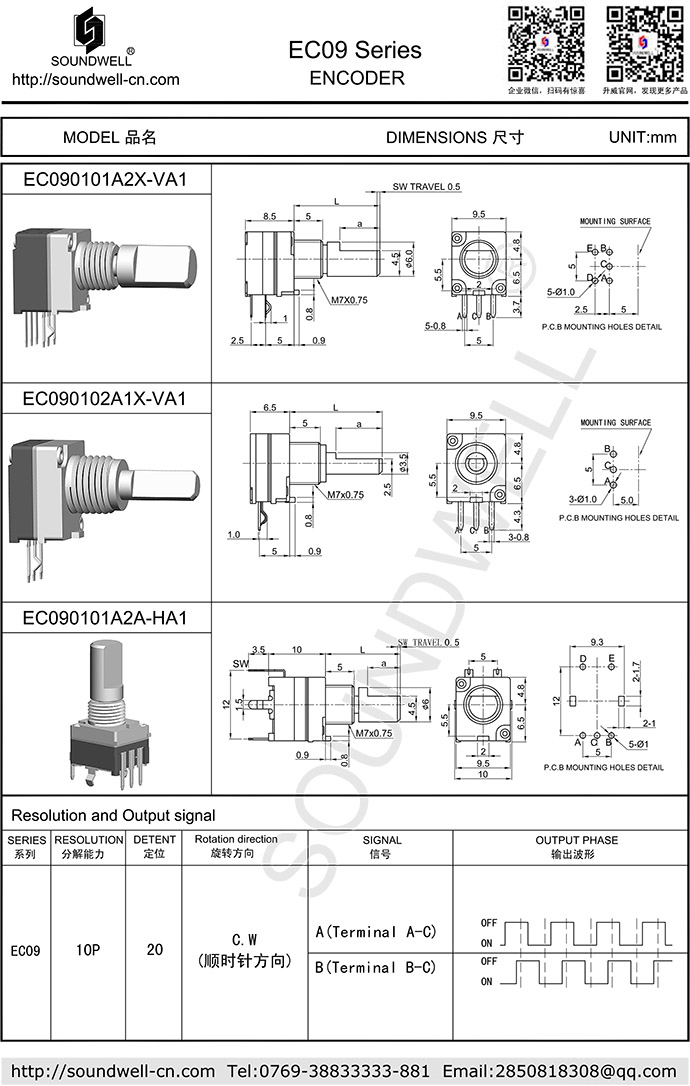

如下是EC09對講機編碼器開關規格書,需進一步了解詳細規格書,請聯系右側客服
