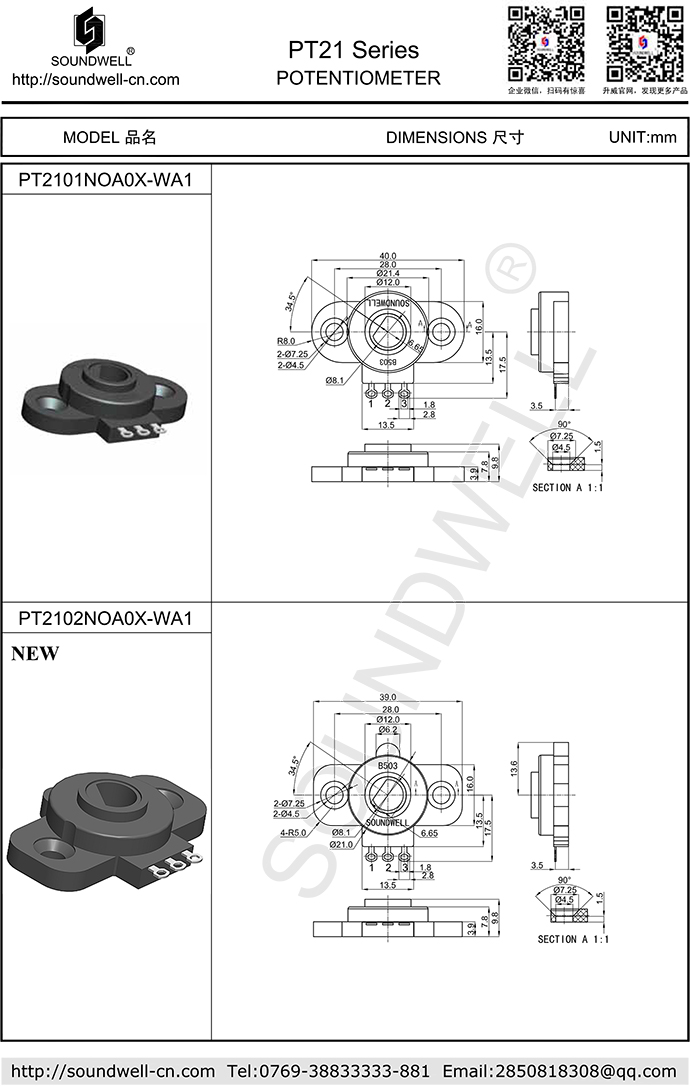

| 電位器型號： | PT21 |
| 名稱： | 貫通軸旋轉型電位器,PT21電位器,PT21可調電位器 |
| 主要規格: | 旋轉力矩：20～150gf.cm 額定功率：0.5W 最高使用電壓：AC 50V/DC 20V； 工作溫度： －20℃ ～105℃； 旋轉壽命：50，000次以上； |
| 產品特點： | 產品為貫通軸型，耐高溫性能佳，耐焊性好，使用壽命高，性能穩定。 |
| 應用領域： | 該產品主要適用于廚具上，起到控制抽油煙機風力大小的作用。 |
一、MECHANICAL CHARACTERISTIC 機械特性
1、Rotational Torque 旋轉力矩 ：20~150gf.cm
2、Total Rotational Angle 旋轉角度：360°
3、Total Rotational Angle 旋轉角度：有效角度300°±10°。
二、ELECTRICAL CHARACTERISTIC 電氣特性
1、Total Resistance Range 總阻及誤差：1KΩ＜R＜1MΩ，±20%；1KΩ≥R or R≥1MΩ，±30%
2、Resistance Taper 電阻特性曲線 ：B
3、Rating Power 額定功率：0.5W
4、Max. Operating Voltage 最大工作電壓 ：50V AC/20V DC
5、Insulation Resistance 絕緣電阻：100M? 1 Minute at DC 200V
6、Dielectric Voltage 耐電壓：1 Minute at AC 250V
三、ENDURANCE CHARACTERISTIC 耐久特性
1、Rotational Life 旋轉壽命：50,000 cycles Min
Note: In this catalog, if some parameters or drawings are different from the "Approval sheet", it's subject to the "Approval sheet".
注明:如說明書與承認書規格參數、圖面有異，均以承認書為準。
