| 多路開關型號： | RE30 |
| 名稱： | 金屬軸旋轉多路開關 |
| 主要規格: | 額定功率：DC 30V 0.3A； 接觸電阻：50mΩ Max ； 定位點數：2～12 個； 工作溫度：-10℃～70℃； 旋轉壽命：10,000次以上； |
| 產品特點： | 公共端與接觸端集成在一片本體上，整體變得薄形化。產品密封性好，性能穩定，帶軸套鎖附功能，可做2-12個檔位，定位手感明顯、順暢，軸形及軸長、層數可以調整。 |
| 應用領域： | 主要適用于功放、音響及其它家用電器上。主要功能為功能切換、調節音量、調節亮度等作用。 |

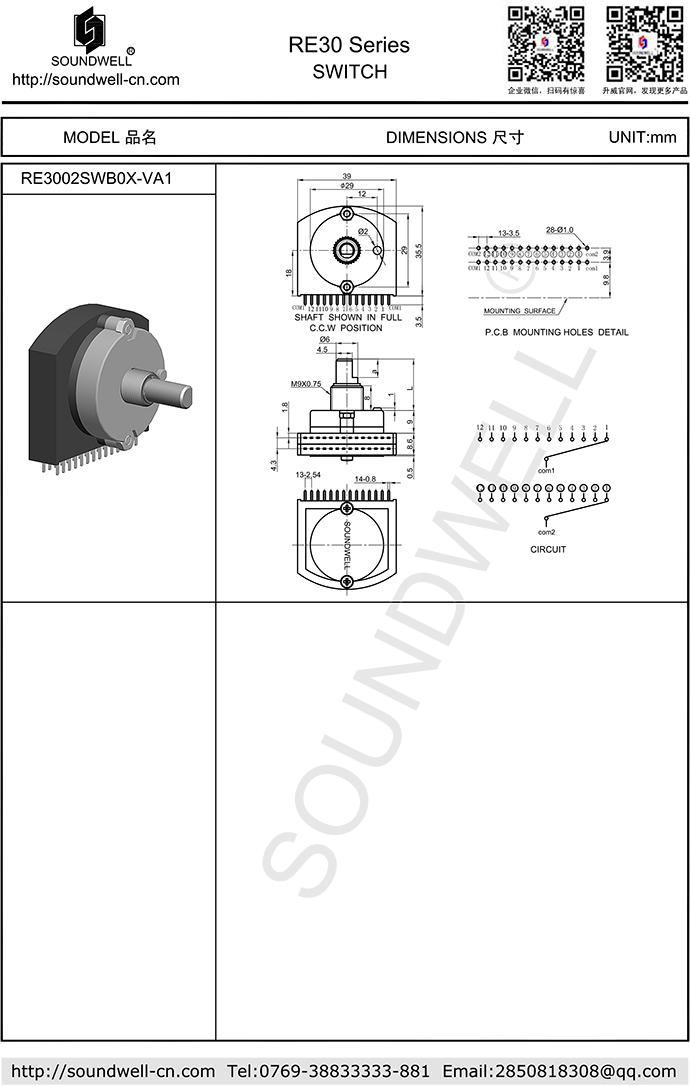

RE30多路開關產品規格
一、MECHANICAL CHARACTERISTIC 機械特性
1、Rotational torque 旋轉力矩 ：200~1000gf.cm
2、Step angle 每段角度：30°±3°
二、ELECTRICAL CHARACTERISTIC 電氣特性
1、Contact resistance 接觸阻抗 ：50mΩ Max
2、Rating power 額定功率 ：DC30V 0.3A
3、Number of detent 定位點數：2～12 detents
4、Insulation resistance 絕緣阻抗：100M? 1 Minute at DC 500V
5、Dielectric voltage 耐電壓：1 Minute at DC 500V
三、ENDURANCE CHARACTERISTIC 耐久特性
1、Rotational life 旋轉壽命：10,000 cycles Min
Note: In this catalog, if some parameters or drawings are different from the "Approval sheet", it's subject to the "Approval sheet".
注明:如說明書與承認書規格參數、圖面有異，均以承認書為準。
