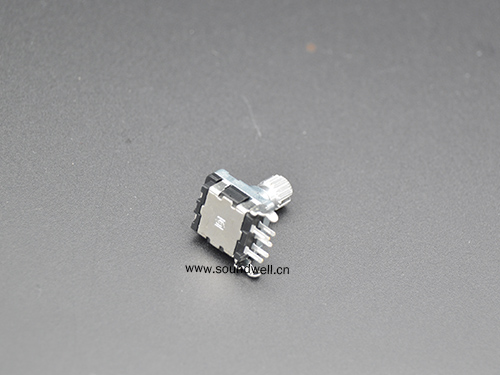

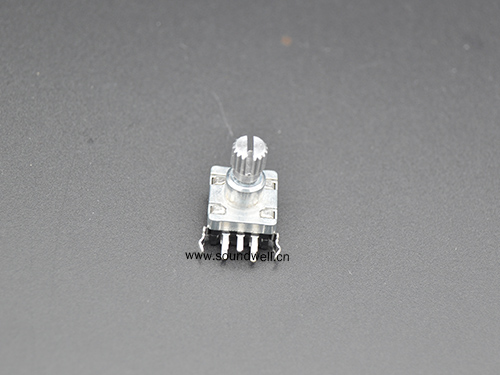

EC11編碼開關產品介紹
編碼開關型號：EC110101M2A-VA1
EC11編碼開關特點：體積小，密封性好，可靠性高，有多種不同的規格供選擇。
EC11編碼開關應用：汽車音響、汽車空調、汽車導航、調音臺、多媒體音響\功放，家用電器等
主要功能：調頻、調節音量、調節溫度 、功能切換等。
EC11編碼開關產品規格參數
主要規格:
外形尺寸：∮11mm
額定電壓: DC 5V；
定位數:16/20/30/32個；
脈沖數：8/15/16/20；
工作溫度：-40°C to 85°C；
旋轉壽命：30000次以上；
一、MECHANICAL CHARACTERISTIC 機械特性
1、Detent Torque 定位點力矩 ：20-200gf.cm
2、Number and position of detent定位點數及位置：16/20/30/32點定位
3、Shaft wobble 軸擺動：0.2 mm MAX
4、Shaft play in rotational wobble 軸的回轉方向擺動：2° MAX
二、ELECTRICAL CHARACTERISTIC 電氣特性
1、Resolution 分解能力 ：8/16/15/20個脈沖/360°
2、Phase difference 相位差：≥3ms
3、Rated voltage 額定電壓: DC 5V
4、Insulation Resistance 絕緣電阻：10M? 1 Minute at DC 250V
5、Dielectric Voltage 耐電壓：1 Minute at AC 50V
三、ENDURANCE CHARACTERISTIC 耐久特性
1、Rotational life 回轉壽命：30,000 cycles Min
Note: In this catalog, if some parameters or drawings are different from the "Approval
sheet", it's subject to the "Approval sheet".
注明:如說明書與承認書規格參數、圖面有異，均以承認書為準。

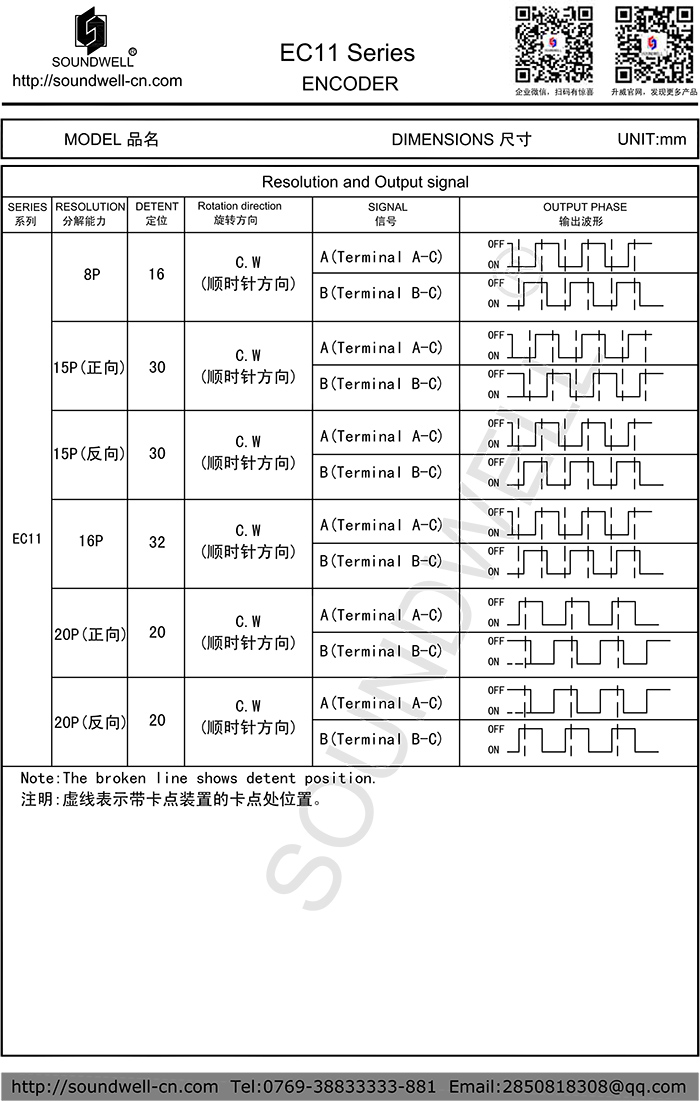

下圖為EC11編碼開關可選擇的脈沖數和定位數

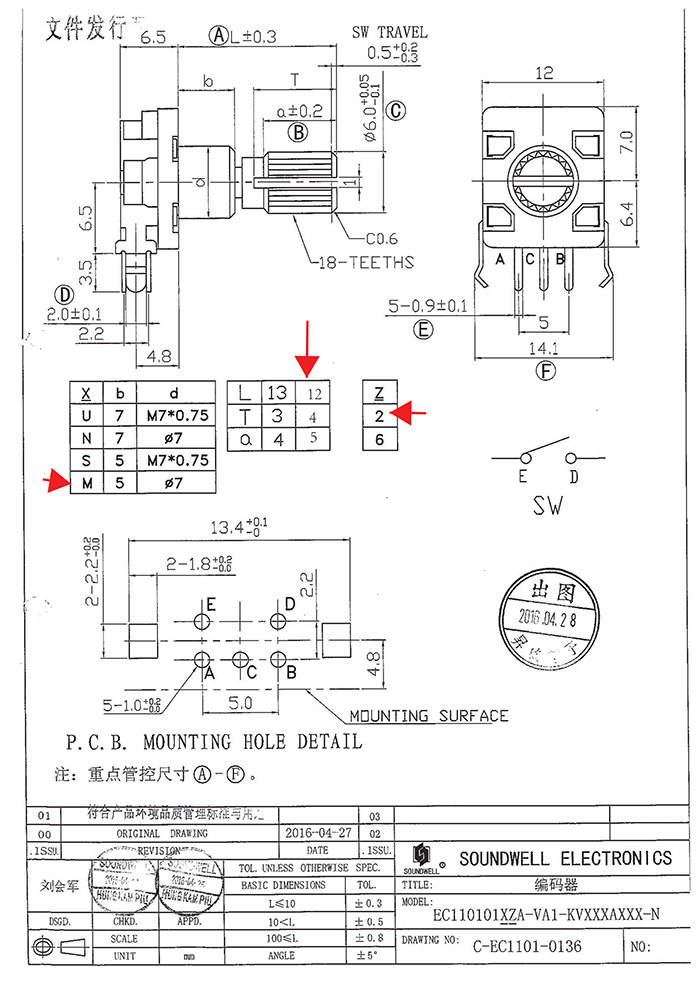

如下為EC11編碼開關規格書，僅供參考，編碼開關的手柄型狀及手柄尺寸均可按客戶需求來定制，如有不明，可咨詢升威電子右側客服。
