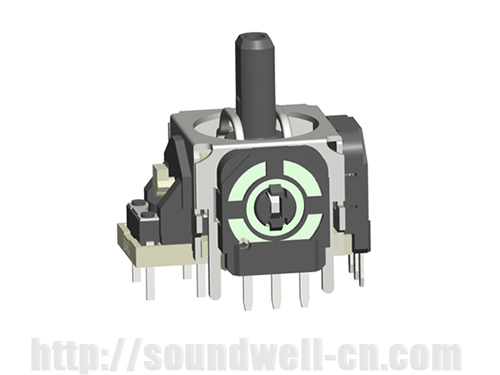

搖桿電位器原理及結構
搖桿電位器被廣泛應用于游戲手柄中,對于搖桿電位器的工作原理您知道嗎?怎樣判斷搖桿電位器帶不帶開關?是否是雙聯?是否環保?今天升威電子給大家講講搖桿電位器原理及結構。
搖桿電位器在直流電路中作為電流調節使用時,將有電流通過搖桿電位器的滑動臂,此時由于陽極氧化的原因會導致電阻值異常增加。在這種情況下,建議將連接電阻體的端子接負極,滑動臂接正極。如果直流電流直接通過搖桿電位器,搖桿電位器的陽極就會受到氧化損傷,從而讓搖桿電位器的阻抗變大,因此最好是將電流的負極接在跟碳膜片接觸的端子上,正極接在跟刷子(搖桿電位器接觸片)的端子上。
搖桿電位器作為可變電阻器時,建議作調整電壓的分壓器使用,同時搖桿電位器的負載電阻RL應不小于搖桿電位器公稱阻值RT的10倍。
在穩壓器中用來調節輸出電壓,故設計搖桿電位器應滿中順時針調節時輸出電壓升高,反時針調節器節時輸出電壓降低;在可調恒流充電器中搖桿電位器用來調節充電電流折大小,設計搖桿電位器時應滿中順時針調節時,電流增大。IC座,設計印刷板圖時,在使用IC座的場合下,一定要特別注意IC座上定位槽放置的方位是否正確,并注意各個IC腳位是否正確
怎樣判斷搖桿電位器帶不帶開關?是否是雙聯?是否環保?
1、零件組成有: 電阻片,推柄,刷子,外殼。
2、環保與不環保區分: 主要是指電阻片本身材質是否符合ROSH環保要求。
3、單聯: 即為常見單聯產品,轉到1腳或3腳末端均有阻值,有兩端殘留阻值(即1~2腳與2~3腳),為1腳、2腳、3腳
4、單聯帶開關,即電阻片一端印有絕緣層,當VR轉到該端時,刷子運行到與絕緣層上起斷開(開關)作用
5、雙聯不帶開關共1腳:即普通雙聯型號,電阻片兩個電阻體碳膜1腳連結一起,現有成品名稱為R1001G均為雙聯不帶開關共1腳
6、雙聯不帶開關共3腳:即電阻片電阻片兩個電阻體碳膜3腳連結一起,現有成品名稱為R1001L均為雙聯不帶開關共3腳
7、帶開關與不帶開關區分:產品在推到3腳或1腳末端時,測試無阻值斷開(開路),帶開關與不帶開關為電阻片兩種印刷,一種是印絕緣層,使刷子運行到該段位時斷開,另一種是不印,刷子運行到該段位時,刷子直接與基板接觸斷開
8、真雙聯與假雙聯區別:假雙聯是同個電阻片上的兩個電阻體,其中共用一個2腳銀層(其中一端兩個鍍金聯起來),假雙聯是同個電阻片上有兩個電阻體,但兩個電阻體所使用分開的兩上2腳銀層,也就是說有兩個銀層印刷
廣東升威電子是有25年搖桿電位器生產經驗的廠家,生產的搖桿電位器被廣泛應用于游戲手柄領域,產品通過環保品質認證,操作手感好,壽命長,品質穩定,找搖桿電位器廠家首選升威電子.
