【圖】音量電位器接線圖,怎么判斷電位器是否接正確了呢?
文章出處：www.ljvupmm.cn
編輯：升威電子
發表時間：2016-08-10
不少朋友糾結音量電位器怎么接？今天升威電子給大家提供一張音量電位器的接線圖，希望可以幫到大家。

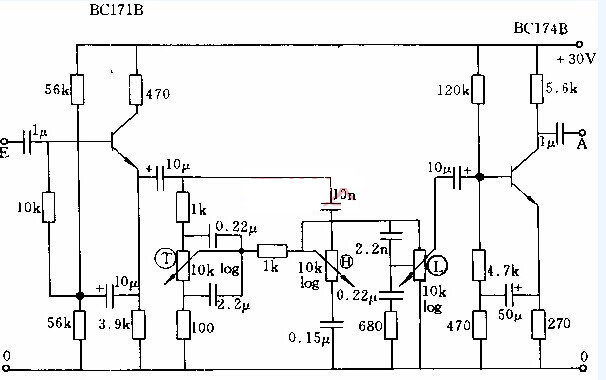

如上圖所示：圖中電路包括一個阻坑變換極，用來使具有很低阻坑的音調調節網絡與前級輸出相匹配。在輸入晶體管射極處接入的網絡中有兩個電位器，用于分別調節高低音，而其余的電位器則用于調節音量、第二級的電壓放大倍數約為20，輸入電阻大于100K歐，輸出電阻約為5K歐。
那么，怎么判斷電位器是否接正確了呢？朋友們可以通過如下測試來判斷。
1、旋動旋鈕音量增減均勻（順時針音量增，逆時針音量減）；
2、旋動過程揚聲器不應產生“沙沙……”、“咯咯……”噪音，否則是電位器不良；
3、音量旋到最小，應該聽不到任何聲音（俗稱：聲音關死了）；
4、電位器旋動手感良好，有均勻的阻力。
廣東升威電子制品有限公司，25年老牌電位器生產廠家，產品通過TS16949 ISO9001 ISO14001品質認證，安全可靠，值得信賴！
